低圧電路用地絡方向継電器

『低圧電路用地絡方向継電器』は、漏電遮断器の不要動作障害を防止することのできる継電器です。直接接地式電路だけでなく非接地式電路にも適用でき、用途に合わせて高感度用、中感度用の2種類から選択が可能です。

※大変申し訳ございませんが、現在本製品の販売を休止いたしております。

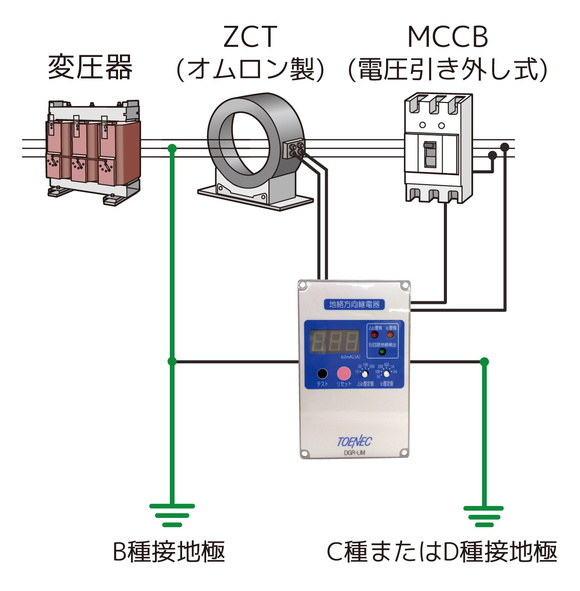

特徴

  • 漏電ブレーカーの不要動作を解消して不要な停電を防止。
  • 地絡した電路のみを確実に検出するため漏電箇所の調査が高効率化し、保守性もアップ。
  • わずかな漏電も検出し安全性がアップ。

仕様

型式 DGR-LTH-D DGR-LTM-D DGR-LTH DGR-LTM DGR-LIH DGR-LIM
品目 低圧電路用地絡方向継電器
制御電源電圧 AC90V~AC260V 50/60Hz
消費電力 3.5W~5W
適用電路 接地方式 直接接地式電路 非接地式電路(注1)
変圧器結線 単相2線、単相3線 3相3線(Y-△) 単相2線、単相3線 3相4線、3相3線(Y-△、△-Y)
電路電圧

220V以下

440V以下
零相電流増加分(△IO)
感度電流整定値

15mA
30mA

50mA
100mA
200mA
500mA

15mA
30mA
50mA
100mA
200mA
500mA
15mA
30mA
50mA
100mA
200mA
500mA
零相電流実効値(IO)
感度電流整定値
100mA
200mA
100mA
200mA
500mA
1A
2A
100mA
200mA
100mA
200mA
500mA
1A
2A
100mA
200mA
100mA
200mA
500mA
1A
2A
感度電流 感度電流整定値の50%~100%
不動作電流 感度電流整定値の0%~50%
動作時間 0.1秒以下
対地静電容量上限値(注2) 1.5μF 15μF 1.5μF 15μF 1.5μF 15μF
使用環境 温度:-10℃~50℃
湿度:20~80%RH(ただし結露しないこと)
絶縁抵抗 電源一括と筐体間:5MΩ以上(DC500V メガー)
耐電圧 電源および信号線一括と筐体間:AC2000V 1分間
テスト方式 テストスイッチによる本器の動作確認
復帰方式 リセットスイッチを押すか、本器の電源を一度OFFにする
重量 690g 835g
取付方法 盤面取付

注1:本器を確実に動作させるための地絡電流補償インピーダンスが設置されていること。
注2:ZCT設置位置より負荷側の対地静電容量が上限値を超える電路に本器を適用すると、地絡電流の回り込みなどにより不要動作する恐れがあります。電路条件によってはこの値を緩和できますので、詳細については下記までご連絡ください。
