施工実績

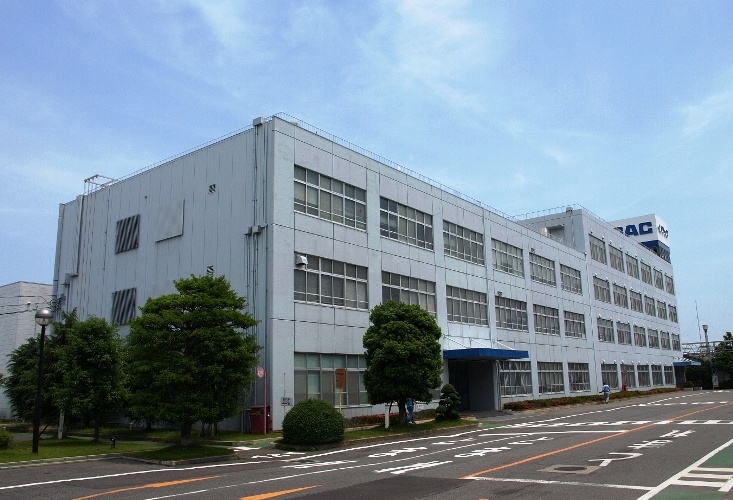

(株)イノアックコーポレーション

    工事種類
    電気設備工事
    施設用途
    工場
    竣工年
    2006年
    地域
    東海(愛知県)

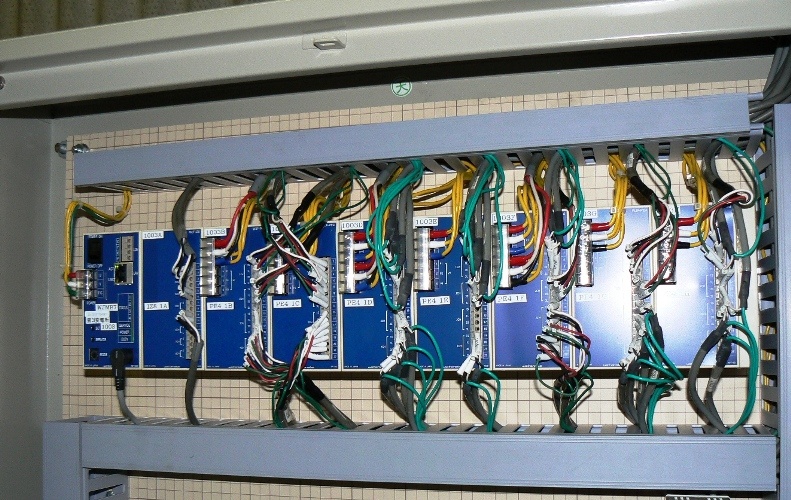

    変電所が10か所に分割されている工場において、幹線や負荷の電力計測と漏洩電流時に警報するエネルギー遠隔監視システムを設置しました。

    [電気設備概要]

    変電数:10

    変圧器台数:電灯11台、動力15台

    変圧器容量:電灯合計 1,200kVA、動力合計 7,800kVA

    [システム内容]


    [計測点数]

    機器に入力する項目 項目数
    電力諸量(各低圧幹線) 117回路
    漏れ電流(各変圧器B種接地線) 26回路
    接点(故障接点) 4点

    [計測項目]

    サーバ上に出力される項目 項目数
    電力 60
    電流 309
    有効電力 117
    電力量 117
    漏れ電流 26
    計算値 88

    [計測間隔]

    10分(1分から設定可能)

    [通信方法]

    内線電話回線を使用
